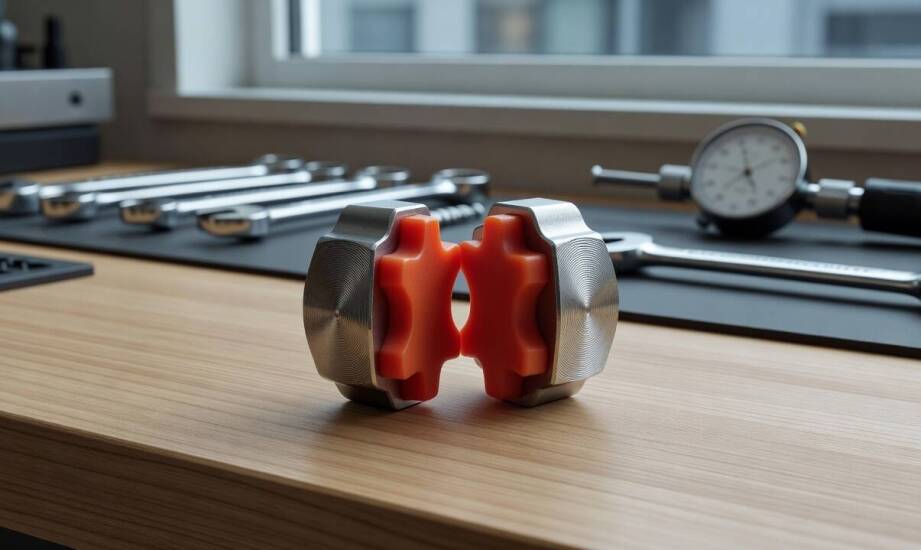

Budowa wkładki elastycznej w sprzęgle: kształt, materiał i rola w przenoszeniu momentu

W napędzie przemysłowym łączącym silnik z maszyną roboczą pozornie drobna wkładka elastyczna często decyduje o kulturze pracy całego układu. Element ten weryfikuje, czy moment obrotowy przenosi się płynnie, czy generuje destrukcyjne szarpnięcia i drgania. Niewłaściwe dopasowanie materiału lub geometrii skutkuje przyspieszonym zużyciem łożysk i uszkodzeniem drogich podzespołów. Zrozumienie budowy i funkcji tego komponentu pozwala uniknąć nieplanowanych przestojów linii produkcyjnych.

Przeczytaj również: Motopompa szlamowa - zalety i zastosowanie

Rola wkładki elastycznej w przenoszeniu momentu

Różnica między sztywnym korpusem sprzęgła a wewnętrznym elastomerem polega na sposobie dystrybucji obciążeń dynamicznych. Metalowe piasty przenoszą siły w sposób sztywny, natomiast wkładka elastyczna przejmuje odkształcenia i tłumi drgania skrętne. Element ten kompensuje błędy montażowe oraz zmiany wynikające z rozszerzalności cieplnej. W praktyce przemysłowej odpowiednio dobrany materiał niweluje niewspółosiowość kątową wałów dochodzącą nawet do 2 stopni, a także znosi trudne przesunięcia promieniowe i osiowe.

Przeczytaj również: Kiedy warto skorzystać z pomocy prawnej dla cudzoziemców?

W sprzęgłach kłowych i palcowych ten niepozorny detal absorbuje nagłe uderzenia momentu obrotowego. Chroni to wrażliwe łożyska silników przed nagłym przeciążeniem podczas trudnych rozruchów. Pulsacje charakterystyczne dla pomp lub silników spalinowych wymuszają cykliczne naciski, które elastomer rozprasza w formie ciepła i odwracalnego odkształcenia. Zbyt twarda mieszanka przeniesie te wibracje bezpośrednio na maszynę napędzaną. Zbyt miękki materiał szybko wygeneruje nadmierny luz, doprowadzając do zjawiska uślizgu piasty.

Przeczytaj również: Czym charakteryzują się etykiety samoprzylepne na kosmetyki?

Kształt, materiał i rozkład nacisków

Budowa fizyczna łącznika zależy ściśle od typu zastosowanego sprzęgła. Wersje kłowe, takie jak popularne w przemyśle układy zębate, wykorzystują wkłady o kształcie gwiazdy lub pająka. Ramiona tego elementu wpasowują się precyzyjnie między metalowe kły piast, przenosząc moment obrotowy poprzez równomierne ściskanie elastomeru. Sprzęgła palcowe działają inaczej, wykorzystując dedykowane tulejki nakładane na stalowe sworznie. Takie rozwiązanie ułatwia kompensację większych przesunięć bocznych wału. Układy oponowe korzystają z kolei z gumowego pierścienia łączącego dwie oddalone od siebie tarcze napędowe.

Parametry chemiczne i fizyczne mieszanki determinują dopuszczalne środowisko pracy sprzęgła. Kauczuk nitrylowy (NBR) wykazuje wysoką odporność na oleje przemysłowe, smary i paliwa, zachowując stabilność w temperaturach od -30 do 100°C. Mieszanki na bazie EPDM doskonale znoszą działanie ozonu, promieniowania UV oraz środowisk kwasowych, ale ulegają degradacji w kontakcie z substancjami ropopochodnymi. Zastosowanie poliuretanu sprawdza się w aplikacjach o silnych obciążeniach dynamicznych. Twardość rzędu 80–98 ShA gwarantuje wybitną odporność na ścieranie i mechaniczne zużycie, chociaż tolerancja termiczna bywa tu niższa niż w przypadku elastomerów NBR.

Geometria samych ramion lub zębów bezpośrednio wpływa na trwałość systemu. Zastosowanie profilu ewolwentowego zapobiega niebezpiecznej koncentracji naprężeń występujących podczas zrywu. Nacisk jednostkowy ulega rozproszeniu, a progresywne zwiększanie powierzchni styku eliminuje ryzyko miejscowego przegrzania. Tak zaprojektowany detal gwarantuje miękki rozruch napędu i zapobiega wykruszaniu krawędzi materiału.

Sygnały zużycia i eksploatacja układu

Degradacja komponentu tłumiącego wywołuje łańcuch niepożądanych zjawisk w układzie przeniesienia napędu. Eksploatacyjne zużycie objawia się słyszalnym wzrostem hałasu i wyczuwalnymi wibracjami przenoszonymi na korpus maszyny. Rozwarstwienie, pęknięcia sieciujące na powierzchni lub widoczne ubytki materiału oznaczają konieczność natychmiastowej interwencji serwisowej. Twardnienie mieszanki pod wpływem przekroczonej temperatury zmusza sztywny korpus do przejęcia uderzeń mechanicznych. Szybka wymiana zużytego łącznika przywraca pierwotną geometrię układu i chroni wały przed trwałym skrzywieniem.

Precyzyjne dopasowanie parametrów tłumiących do specyfiki konkretnej maszyny wymaga doświadczenia produkcyjnego. Niezawodne wkłady gumowe do sprzęgieł produkuje firma FORM-GUM, dostarczając przemysłowi komponenty o ściśle kontrolowanej twardości i odporności chemicznej. Właściwa selekcja elastomeru pozwala na bezpieczną eksploatację napędu nawet w środowiskach narażonych na agresywne oleje przemysłowe czy ekstremalne skoki momentu obrotowego.
